概述
CQB-G高溫磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。

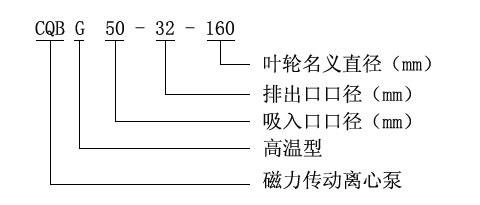

型號意義
| 型 號 |
流量 Q m3 /h |
揚程 H m |
汽蝕余量 NPSH m |
轉速 n r/min |
軸功率 Pa Kw |
效率 η % |
配帶電動機功率Kw |
| 介質密度g/cm3 |
| ≤1 |
≤1.3 |
≤1.84 |
| CQB-G 32-20-125 |
1.9 3.2 3.8 |
22 20 18.5 |
|
2900 |
0.49 0.58 0.62 |
23 30 31 |
|
|
|
| CQB-G 32-20-160 |
1.9 3.2 3.8 |
34 32 29 |
|
2900 |
0.84 0.99 1.03 |
21 28 29 |
|
|
|
| CQB-G 40-20-105 |
3.8 6.3 7.5 |
13 12.5 11 |
|
2900 |
0.42 0.55 0.56 |
32 29 40 |
|
|
|
| CQB-G 40-25-125 |
3.8 6.3 7.5 |
22 20 18.5 |
|
2900 |
0.81 0.98 1.05 |
28 35 36 |
|
|
|
| CQB-G 40-25-160 |
3.8 6.3 7.5 |
34 32 29 |
|
2900 |
1.41 1.72 1.79 |
25 32 33 |
|
|
|
| CQB-G 40-25-200 |
3.8 6.3 7.5 |
52.5 50 48 |
|
2900 |
3.02 3.43 3.77 |
18 25 26 |
|
|
|
| CQB-G 50-40-85 |
7.5 12.5 15 |
9 8 7.5 |
3.5 3.5 4.0 |
2900 |
0.46 0.56 0.61 |
40 49 50 |
|
|
|
| CQB-G 50-32-105 |
7.5 12.5 15 |
13 12.5 11 |
3.5 3.5 4.0 |
2900 |
0.760 0.91 0.94 |
35 47 48 |
|
|
|
| CQB-G 50-32-125 |
7.5 12.5 15 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 |
1.49 1.62 1.63 |
30 42 43 |
|
|
|
| CQB-G 50-32-160 |
7.5 12.5 15 |
34 32 29 |
3.5 3.5 4.0 |
2900 |
2.48 2.79 2.96 |
28 39 40 |
|
|
|
| CQB-G 50-32-200 |
7.5 12.5 15 |
52.5 50 48 |
3.5 3.5 4.0 |
2900 |
5.10 5.49 6.13 |
21 31 32 |
|
|
|
| CQB-G 50-32-250 |
7.5 12.5 15 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 |
9.57 10.89 13.32 |
17.5 25 26 |
|
|
|
| CQB-G 65-50-125 |
15 25 30 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 |
2.25 2.67 2.91 |
40 51 52 |
|
|
|
| CQB-G 65-50-160 |
15 25 30 |
34 32 29.5 |
3.5 3.5 4.0 |
2900 |
4.34 5.07 5.48 |
32 43 44 |
|
|
|
| CQB-G 65-40-200 |
15 25 30 |
53 50 47 |
3.5 3.5 4.0 |
2900 |
8.66 9.20 10.1 |
25 37 38 |
|
|
|
| CQB-G 65-40-250 |
15 25 30 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 |
13.4 14.72 16.88 |
25 37 38 |
|
|
|
| CQB-G 80-65-125 |
30 50 60 |
22.5 20 18 |
4.0 4.0 4.5 |
2900 |
4.48 5.24 5.55 |
41 52 53 |
|
|
|
| CQB-G 80-65-160 |
30 50 60 |
34 32 29 |
4.0 4.0 4.5 |
2900 |
7.72 9.08 9.67 |
36 48 49 |
|
|
|
| CQB-G 80-50-200 |
30 50 60 |
53 50 47 |
4.0 4.0 4.5 |
2900 |
12.03 14.80 16.34 |
36 46 47 |
|
|
|
| CQB-G 80-50-250 |
30 50 60 |
84 80 75 |
4.0 4.0 4.5 |
2900 |
19.06 23.08 26.07 |
36 46 47 |
|
|
|
| CQB-G 100-80-125 |
60 100 120 |
23 20 16.5 |
4.0 4.0 4.5 |
2900 |
8.35 9.73 9.46 |
45 56 57 |
|
|
|
| CQB-G 100-80-160 |
60 100 120 |
35 32 28 |
4.0 4.0 4.5 |
2900 |
12.43 15.85 16.34 |
46 55 56 |
|
|
|
| CQB-G 100-65-200 |
60 100 120 |
54 50 47 |
4.0 4.0 4.5 |
2900 |
21.01 25.69 28.44 |
42 53 56 |
|
|
|
| CQB-G 100-65-250 |
60 100 120 |
86 80 74.5 |
4.0 4.0 4.5 |
2900 |
37.98 45.39 49.69 |
37 48 49 |
|
|
|
CQB-G系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，工作壓力高達1.6MPa，溫度不超過280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。
結構圖紙
安裝尺寸

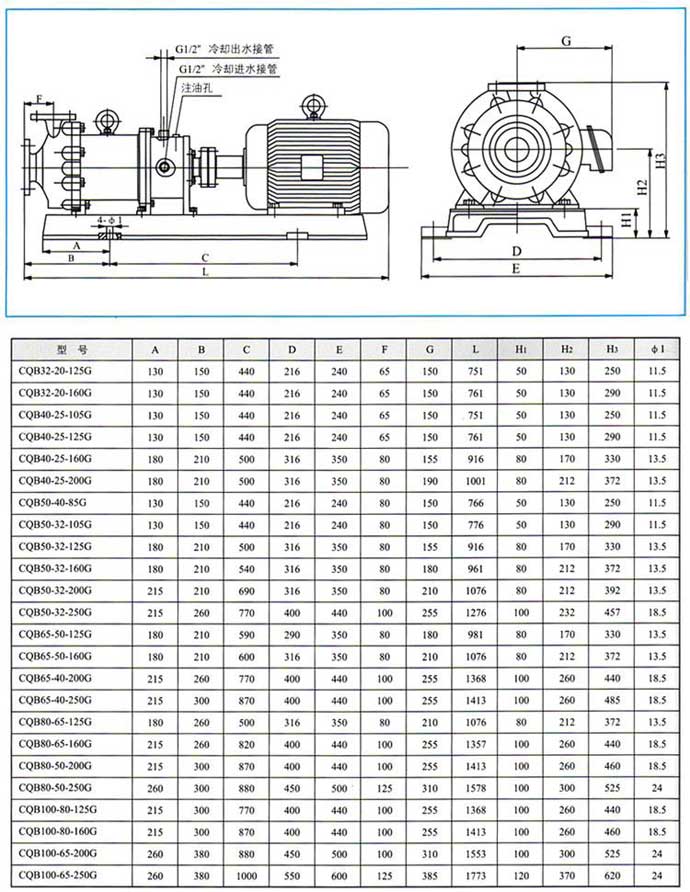

CQB-G系列高溫磁力驅動離心泵外形和安裝尺寸：
CQB-G系列高溫磁力驅動離心泵進出口法蘭尺寸：
