CQ型不銹鋼磁力泵(簡稱磁力泵)是將永磁聯軸器的工作原理用于離心泵的產品,設計合理、工藝良好,具有全密 封、無泄漏、耐腐蝕的特點。
CQ型磁力驅動離心泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的泵，CQ型磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。
.jpg)
磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材質 | |
|---|---|---|---|---|---|---|---|
| 進口(mm) | 出口(mm) | ||||||
| 14CQ-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | 不 銹 鋼 |
| 16CQ-8 | 16 | 12 | 1.8 | 8 | 0.18 | 220/380 | |
| 20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | |
| 25CQ-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
| 32CQ-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
| 32CQ-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
| 40CQ-20 | 40 | 32 | 10 | 20 | 2.2 | 380 | |
| 40CQ-32 | 40 | 32 | 11.5 | 32 | 4 | 380 | |
| 50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 | |
| 50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
| 50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 | |
| 65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | |
| 65CQ-32 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
| 80CQ-32 | 80 | 65 | 50 | 32 | 11 | 380 | |
| 50CQ-50 | 80 | 65 | 50 | 50 | 15 | 380 | |
| 100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 | |
| 100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 | |
| 注:表中16CQ-8##-100CQ-50都可配防爆電機 | |||||||
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想。

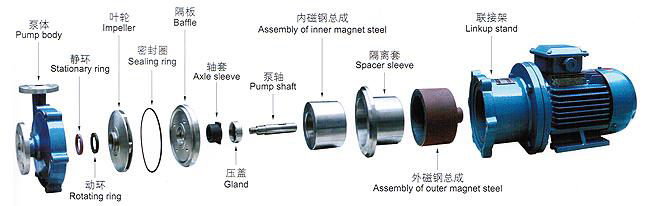

結構爆炸圖
泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼 內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

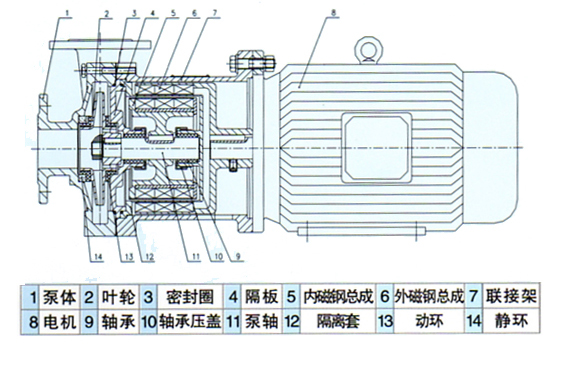

CQ型磁力驅動泵（結構圖）
