WSY型立式玻璃鋼液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。
本單位生產的WSY型、FSY型兩種型式的泵，
只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。

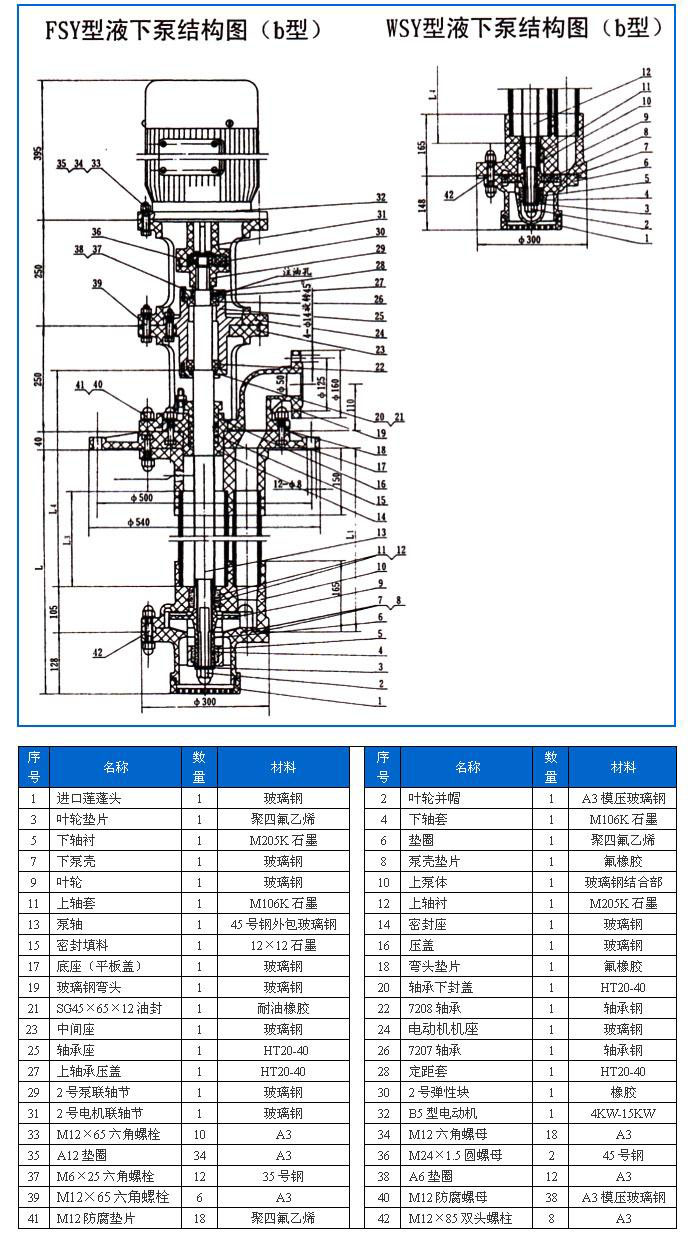

本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能絕對可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
| 泵型號 | 流量（Q） | 揚程（H）米 | 轉數（n）轉/分 | 功率 N千瓦 | 功率 | 葉輪直徑（D）毫米 | 液下深度（L）毫米 | ||
|---|---|---|---|---|---|---|---|---|---|
| 米3/時 | 升/秒 | 軸 | 電機 | ||||||
| 25WSY-22 | 2.88 4.05 6.48 |
0.18 1.12 1.80 | 22 | 2900 | 1.35 1.18 1.06 | 2.2 | 13 | 120 | 800
至
3000 |
| 18 | 17 | ||||||||
| 15 | 25 | ||||||||
| 25WSY-30 | 2.88 6.48 9.00 |
0.80 1.80 2.52 | 30 | 2900 | 1.85 2.10 1.45 | 3 | 13 | 120 | |
| 20 | 17 | ||||||||
| 15 | 25 | ||||||||
| 40WSY-25 | 5.76 8.10 13.32 |
1.60 2.24 3.70 | 25 | 2900 | 2.85 1.09 1.83 | 4 | 14 | 142 | |
| 20 | 21 | ||||||||
| 15 | 30 | ||||||||
| 40FSY-22 | 8.10 15.84 20.00 | 2.24 4.4 5.50 | 22 | 2900 | 1.09 1.45 1.83 | 3 | 44 | 140 | |
| 18 | 53 | ||||||||
| 15 | 44 | ||||||||
| 40FSY-18 | 6.48 15.00 21.60 | 1.80 4.17 6.00 | 18 | 2900 | 1.00 1.20 1.76 | 2.2 | 32 | 132 | |
| 15 | 51 | ||||||||
| 12 | 40 | ||||||||
| 40WSY-50 | 6.48 8.64 14.40 |
1.80 2.40 4.00 | 50 | 2900 | 6.35 5.56 4.76 | 7.5 | 14 | 144 | |
| 45 | 19 | ||||||||
| 35 | 30 | ||||||||
| 40FSY-35 | 10.0 20.0 30.0 |
2.8 5.5 8.3 | 34 | 2900 | 1.86 2.62 3.09 | 4 | 50.6 | 162 | |
| 30 | 64 | ||||||||
| 24 | 63.5 | ||||||||
| 50FSY-35 | 30.0 45.0 55.0 |
8.3 12.5 15.1 | 35 | 2900 | 4.94 5.59 6.33 | 7.5 | 58 | 182 | |
| 32 | 70 | ||||||||
| 28 | 66 | ||||||||
| 50FSY-35A | 25.0 35.0 45.0 |
7.0 9.7 12.5 | 26 | 2900 | 2.83 3.35 3.87 | 5.5 | 63 | 168 | |
| 25 | 70 | ||||||||
| 22 | 69 | ||||||||
| 80FSY-35 | 56.0 92.0 110 |
15.5 25.5 30.5 | 35 | 2900 | 8.45 10.1 10.8 | 15 | 63 | 184 | |
| 29 | 72 | ||||||||
| 25 | 69 | ||||||||
| 80FSY-35A | 45.0 69.0 90.0 |
12.5 19.2 25.0 | 26 | 2900 | 5.12 6.2 7.35 |
11 | 62 | 163 | |
| 22 | 67 | ||||||||
| 19 | 63 | ||||||||
< 本泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。

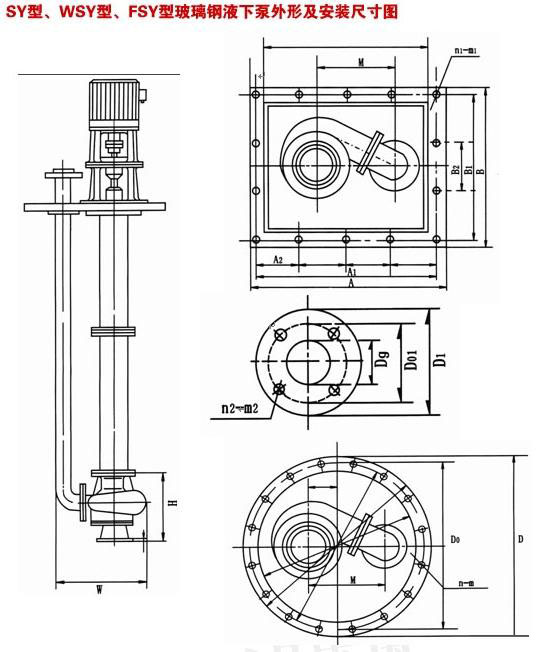

安裝尺寸
| 型號 | W | M | H | D | DO | n-m | Dg | D1 | DO1 | n2-m2 |
| SY40×32-20 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| SY50×40-20 | 340 | 205 | 210 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| SY65×50-20 | 370 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
| 25WSY-22 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
| 25WSY-30 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
| 40WSY-25 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 40FSY-22 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 40FSY-18 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 40WSY-50 | 410 | 330 | 230 | 600 | 550 | 8-F18 | 32 | 140 | 100 | 4-F18 |
| 50FSY-35 | 370 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
| 40FSY-35 | 340 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
| 50FSY-20 | 340 | 205 | 210 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 65 | 180 | 145 | 4-F18 |
| 80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 80 | 190 | 160 | 4-F18 |
