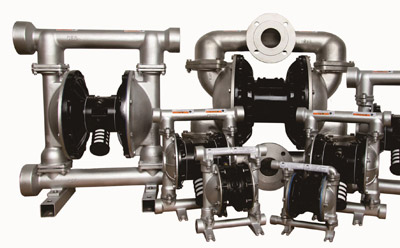

QBY型氣動隔膜泵

本單位生產的QBY系列氣動隔膜泵是一種輸送機械,采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。

電話咨詢
  • 產品介紹
  • 性能參數
  • 適用范圍
  • 安裝尺寸圖
  • 文檔下載

產品概述

本單位生產的QBY系列氣動隔膜泵是一種輸送機械,采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。

技術參數

流量:0-30m3/h;
揚程:0-50m;
口徑:10-100mm;
溫度:-15-+150℃;
壓力:0.1-0.7MPa;
自吸高度:5-7m。

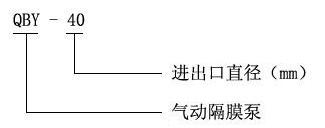

型號意義

型號 流量
(m 3 /h)
揚程
(m)
出口壓力
(kgf/cm 2)
吸程
(m)
允許能
過顆粒直徑
(mm)
供氣壓力
(kbf/cm 2)
供氣消耗量
(m 3 /min)
材料
鋁合金 不銹鋼 鑄造鐵 增強聚丙烯
QBY-10 0~0.8 0~50 5 5 1 7 0.3
QBY-15 0~1 0~50 5 5 1 7 0.3
QBY-25 0~2.4 0~50 5 7 2.5 7 0.6
QBY-40 0~8 0~50 5 7 4.5 7 0.6
QBY-50 0~12 0~50 5 7 8 7 0.9
QBY-65 0~16 0~50 5 7 8 7 0.9
QBY-80 0~24 0~50 5 7 10 7 1.5
QBY-100 0~30 0~50 5 7 10 7 1.5

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后,用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪,駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。



安裝尺寸圖

QBY系列氣動隔膜泵 QBY系列氣動隔膜泵

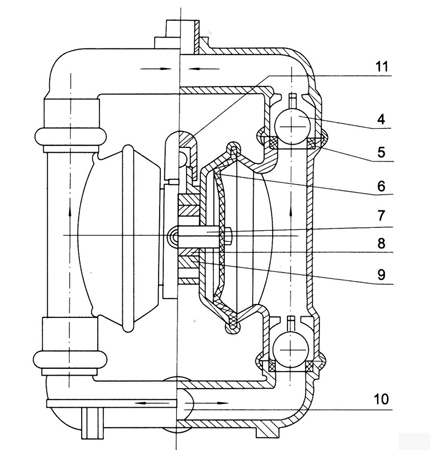

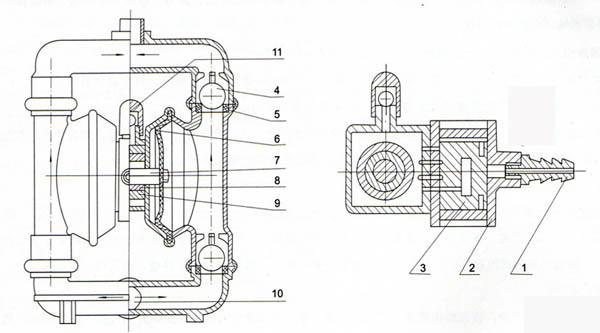

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口



工作原理圖

QBY系列氣動隔膜泵
型號 A B C D E H1 H2 H3 G 絲扣 備注
QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料
QBY-15 120 58 210 140 10 40 255 12 270 1/2”
QBY-10 120 0 210 140 12 30 220 10 240 3/8” 鑄鐵、不銹鋼、鋁合金
QBY-15 120 0 210 140 12 30 220 10 240 1/2”
QBY系列氣動隔膜泵
型號 A B C D E H1 H 絲扣 備注
QBY-10 160 0 200 160 10 40 260 3/8” 鑄鐵、不銹鋼、鋁合金
QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2
QBY系列氣動隔膜泵
型號 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 進氣口 外徑 備注
QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟 程塑 塑料料,
QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10
QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 鑄 鐵 、 不 銹 鋼 、 鋁 合 金
QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10
QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12
QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12
QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14
QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14
