LG型立式多級離心泵特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用。

產品介紹
性能參數
適用范圍

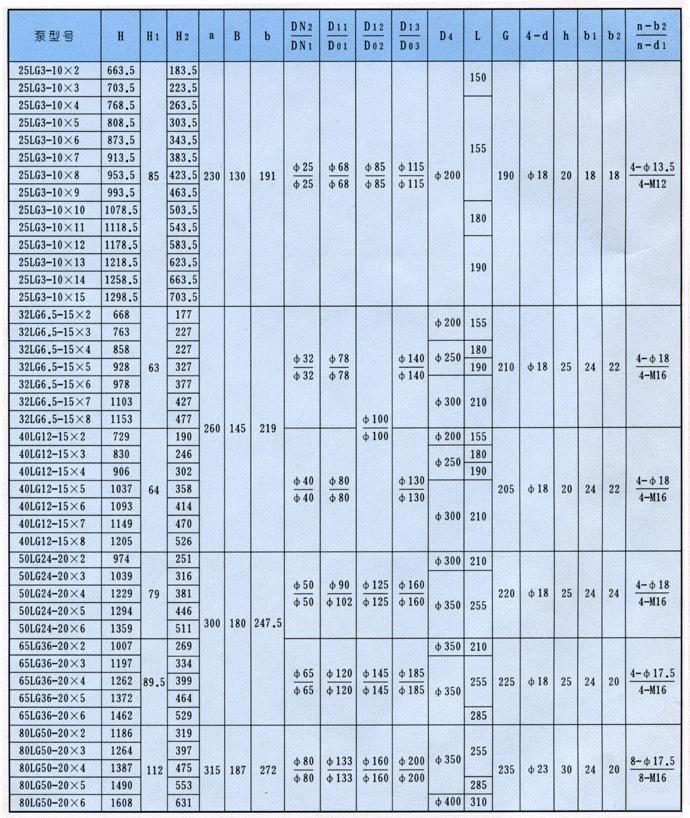

安裝尺寸圖
文檔下載

產品概述

LG型高層建筑多級給水泵，系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體。
LG系列泵為立式安裝，電機軸與泵軸通過爪型連軸器聯接，具有結構緊湊、噪音低、占地面積小等優點。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

產品特點

1、水力模型良好：效率高，性能范圍廣。
2、更少的運行、維修費用：采用良好機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
3、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，大大減少流動噪音。
4、立式結構，占地面積小。

技術參數

流量：3.0-50m3/h；
揚程：20-150m；
功率：0.75-30kw；
轉速：2900r/min；
口徑：φ25-φ80；
溫度范圍：0-+80℃；
工作壓力：≤1.2Mpa。

型號意義

型號	流　量	揚　程	轉　速	功　率(kW)		效　率	必　需	葉輪外徑
型號	(m3/h)	(m)	(r/min)	軸功率	電機功率	(%)	汽蝕余量	(mm)
25LG3-10×2	3	20	2900	0.39	0.75	42	2	98
25LG3-10×3	3	30	2900	0.58	1.1	42	2	98
25LG3-10×4	3	40	2900	0.78	1.5	42	2	98
25LG3-10×5	3	50	2900	0.97	1.5	42	2	98
25LG3-10×6	3	60	2900	1.17	2.2	42	2	98
25LG3-10×7	3	70	2900	1.36	2.2	42	2	98
25LG3-10×8	3	80	2900	1.56	2.2	42	2	98
25LG3-10×9	3	90	2900	1.75	2.2	42	2	98
25LG3-10×10	3	100	2900	1.95	3	42	2	98
25LG3-10×11	3	110	2900	2.14	3	42	2	98
25LG3-10×12	3	120	2900	2.33	4	42	2	98
25LG3-10×13	3	130	2900	2.53	4	42	2	98
25LG3-10×14	3	140	2900	2.72	4	42	2	98
25LG3-10×15	3	150	2900	2.92	4	42	2	98
32LG6.5-15×2	6.5	30	2900	1	1.5	53	2.4	116
32LG6.5-15×3	6.5	45	2900	1.5	2.2	53	2.4	116
32LG6.5-15×4	6.5	60	2900	2	3	53	2.4	116
32LG6.5-15×5	6.5	75	2900	2.5	4	53	2.4	116
32LG6.5-15×6	6.5	90	2900	3	4	53	2.4	116
32LG6.5-15×7	6.5	105	2900	3.5	5.5	53	2.4	116
32LG6.5-15×8	6.5	120	2900	4	5.5	53	2.4	116
40LG12-15×2	12	30	2900	1.63	2.2	60	2.9	120
40LG12-15×3	12	45	2900	2.45	3	60	2.9	120
40LG12-15×4	12	60	2900	3.27	4	60	2.9	120
40LG12-15×5	12	75	2900	4.08	5.5	60	2.9	120
40LG12-15×6	12	90	2900	4.9	5.5	60	2.9	120
40LG12-15×7	12	105	2900	5.72	7.5	60	2.9	120
40LG12-15×8	12	120	2900	6.54	7.5	60	2.9	120
50LG24-20×2	24	40	2950	3.79	5.5	69	3.15	134
50LG24-20×3	24	60	2950	5.68	7.5	69	3.15	134
50LG24-20×4	24	80	2950	7.58	11	69	3.15	134
50LG24-20×5	24	100	2950	9.47	11	69	3.15	134
50LG24-20×6	24	120	2950	11.37	15	69	3.15	134
65LG36-20×2	36	40	2950	5.41	7.5	72.5	3.4	136
65LG36-20×3	36	60	2950	8.11	11	72.5	3.4	136
65LG36-20×4	36	80	2950	10.82	15	72.5	3.4	136
65LG36-20×5	36	100	2950	13.52	18.5	72.5	3.4	136
65LG36-20×6	36	120	2950	16.23	22	72.5	3.4	136
80LG50-20×2	50	40	2950	7.26	11	75	3.8	135
80LG50-20×3	50	60	2950	10.89	15	75	3.8	135
80LG50-20×4	50	80	2950	14.52	18.5	75	3.8	135
80LG50-20×5	50	100	2950	18.16	22	75	3.8	135
80LG50-20×6	50	120	2950	21.78	30	75	3.8	135

主要應用于高層建筑供水，也可應用于廠礦、企業給排水以及低壓鍋爐循環用水。

結構說明 LG型多級泵為立式結構，其吸入口位于泵座上.吐出口位于后段上.呈180°。水平方向布置.根據需要.吸入口和吐出口也可以呈0° 90°270°布置.可根據揚程的需要選擇水泵的級數。（見泵外形安裝尺寸圖） LG型泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。(25LG、32LG、40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環裝在填料腔的底部。泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為不銹鐵制成。泵軸為優質合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件.軸的下端裝有軸套甲與滑動軸套相82合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的上端與電機軸的下端通過爪型眹軸器聯接。密封裝置采用軟填料密封和機械密封。在采用軟填料密封時與之相磨擦的軸套丙為優質軸承鋼制成，并經淬火處理，以增加面磨性。葉輪為不銹鐵制成.由于葉輪前后受壓不等，必然存在軸向力.此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG、40LG則由水封環組成平衝管路承擔），其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受.由平衡鼓和平衝鼓套組成的平衡裝置.磨損后可以更換。在泵座、中段上分別裝有密封環和口環、用以減少高壓水漏回逬水部分，密封環磨損后可更換。泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承（軸瓦）以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。
